衛星天線中前饋式拋物麵天線的結構如下圖所示。作為天線組成部件的饋源放置在旋轉拋物麵的前方焦點處。

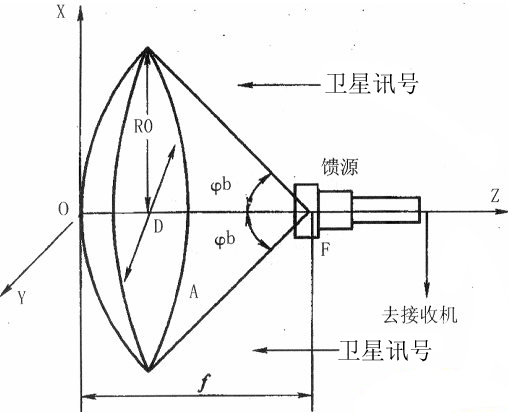

下圖中，A為拋物麵的口麵，F為拋物麵的焦點（饋源），0為拋物麵後頂點，02為拋物麵的旋轉軸，OF=f為拋物麵的焦距，2φD為拋物麵的張麵，Ro為拋物麵的口麵半徑，D=2φD為拋物麵的口麵直徑。通常把拋物麵的焦距f與口麵直徑之比f/D稱為拋物麵的焦距口徑比，根據f/D的大小，拋物麵天線分為長焦距(f/D>1/4)、中焦距(f/D=1/4)和短焦距（f/D<1／4=三類。

　　 　　在天線設計中，根據所要求的增益確定天線的口徑之後，天線的形狀就取決於所選定的f/D。選擇焦距口徑比的一般原則是：在希望減小拋物麵的縱向尺寸時，應選用小一點的，f/D，但為了減小拋物麵輻射場的交叉電平和便於加工，希望拋物麵的曲率小一些，此時應選取稍大的f/D。比較實用的f/D為0.25～0.5，用於衛星接收的拋物麵天線的f/D-般為0.38—0.42。

　　 　　對大口徑的前饋式拋物麵天線，不但安裝拆換高頻頭不便，而且由於高頻頭置於反射麵焦點處，太陽的照射因聚焦作用而大大加強，其環境溫度大大增高，從而降低了信噪比。在工程中，對於D<70九(即D<7.5mm×70=5.25m)，用前饋式較好。對於小於5m的天線，前饋式更合適。口徑越小，前饋式饋源遮擋較小，天線比較廉價，對高頻頭的安裝、拆換也較方便，比較適合家用接收。
