導語（yǔ）：
鈦合（hé）金作為“太（tài）空金屬”與“海（hǎi）洋金（jīn）屬”，以其超（chāo）高（gāo）強度、卓越耐蝕性和生物相容性（xìng），成為（wéi）航空航天、高端醫療器械的核心材料。然而其（qí）低（dī）導熱率、高化學活性（xìng）、易變形的（de）特性，使精密加（jiā）工麵臨巨大挑戰。本文將深度解析鈦合金複雜結構件的高（gāo）精度加工工藝突破點。
一、鈦合金（jīn）加工難點深度剖析
變形控製難題
導熱係數僅為鋼的1/6，切削熱積聚導（dǎo）致零件熱變形
殘餘應力釋放引發尺寸漂移，尤以薄壁件為甚
刀具損（sǔn）耗痛點
強度高（抗拉強度≥900MPa）加劇刀具磨損
粘刀傾向（xiàng）引發積屑瘤，表麵粗糙度失控（kòng）
精密（mì）加（jiā）工（gōng）瓶頸
結構複雜件形位公差嚴苛（通常≤0.01mm）
曲麵加工（gōng）易（yì）出現振（zhèn）顫、讓刀現象
二、高精度加工核心設（shè）備要求（以南京寶泰技術（shù）實（shí）踐為例）
--
設備特性 技術參數要求 解決痛點
超高剛性結構 主軸剛性≥200 N/μm 抵抗鈦合金大切削力變形
高速主軸（zhóu）係統（tǒng） 轉速≥20,000 rpm 抑製積（jī）屑瘤形成
熱補償係統 定位精度≤3μm 補償加工熱變（biàn）形
五（wǔ）軸（zhóu）聯（lián）動精度 重（chóng）複定位精度≤5μm 複雜曲麵精密成型
三、工藝突破四大關鍵技術（南京寶泰成（chéng）功案例實證）
切削參數黃金矩陣優化
采用“高轉速+小切深+微進給”策略（vc=50-80m/min，fz=0.03-0.08mm/z）
搭配PVD塗層刀具（TiAlN/AlCrN）降低粘刀率40%

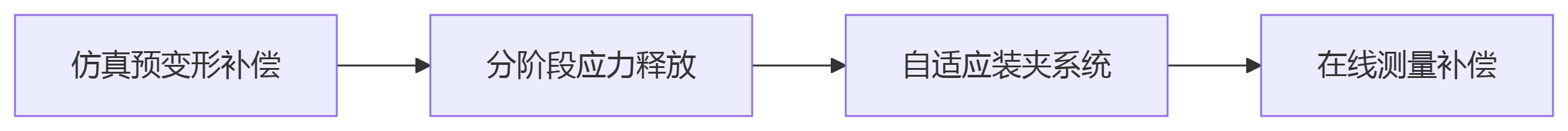

變形（xíng）控製（zhì）工藝（yì）閉環
--
冷卻技術革命
高壓（yā）內冷（壓力≥7MPa）精準降溫
液態氮冷技術（shù）抑（yì）製熱影響區擴散
智能加工策略
擺線銑削降低切削力30%
顫振抑製算（suàn）法提（tí）升表麵質量
四、精密（mì）加（jiā）工質量標杆（典（diǎn）型成果數據）
形位公差控製（zhì）：平麵度≤0.005mm，同軸度≤φ0.008mm
表麵完（wán）整（zhěng）性：Ra≤0.2μm，無微觀裂（liè）紋
加工效率提升：相較（jiào）傳統工藝縮短工時45%
刀具壽命倍增：單刃加工量提升300%
結語：
隨（suí）著一批企（qǐ）業通（tōng）過設備-工藝-材料三（sān）位一體創新，成功突破鈦合金（jīn）γ相加工壁壘，我國（guó）在航空發動機葉片、骨科植入物等（děng）高端領域實現自主可控。未來（lái）超低（dī）溫加工、激（jī）光輔助切削等前沿（yán）技術將進一步推動鈦合金精密加工邁向新紀元。
