5.0米網狀天線,微波天線,通信天線,Mesh dish, Mesh antenna, Mesh dish antenna,
- 產品品牌 Gstar 国产亚洲熟妇在线视频
- 產品型號 DM-16HD
- 產品描述
我們生產包括:1.8米,2.3米,3.0米,3.7米,4.5米極軸網狀衛星天線,4.9米,6.1米,7.2米,9.0米高精度定向網狀衛星天線,除了生產Gstar品牌產品外,還向各客戶OEM天線產品...

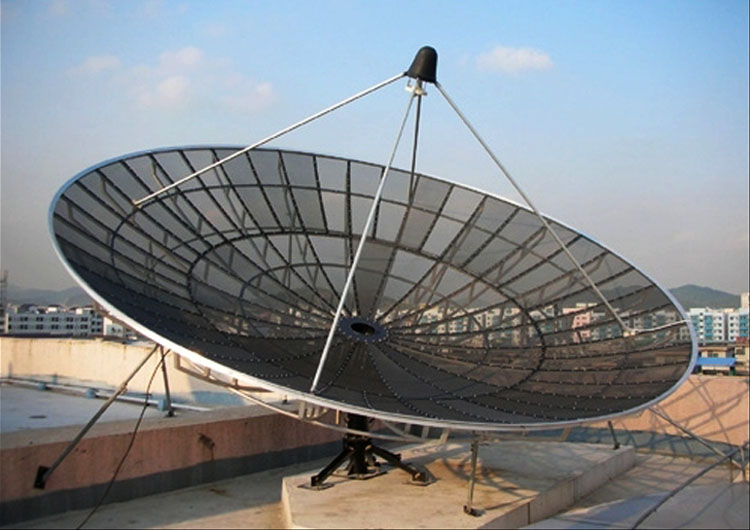

產品名稱:5.0米網狀天線,微波天線,UHF天線,通信天線,Mesh dish, Mesh antenna, Mesh dish antenna,
產品型號:DM-16HD
產品特點:
豪華氣派的大網鍋,保障信號全天候無中斷工作,為廣播電視台站提供可靠的信號源
重量級底座、,非常堅固的鋁合金龍骨、高品質鋁合金網麵,在南方沿海台風區一直工作的保障
Gstar-16 5米鋁合金網狀天線 具備優越性能,如:鋁合金網製造采用國際標準 S/C /Ku兼容超高精度超高性能 快捷安裝防腐防鏽 可靠耐用 具備如下特色:
豪華設計:選用國際流行的黑色網狀設計,表層采用最新型啞光噴塗工藝處理,外形豪華美觀,曆久常新更使閣下的建築增添氣派。
S/C/Ku兼容網麵:采用美國設計的高強度S/C/KU鋁合金網製造,確保接收各頻段的最佳性能。
三重防鏽防腐蝕處理:
所有鋼件均采用"磷化"、"電鍍"、"耐候戶外型樹脂噴塗"三重防腐處理達到密封防鏽力特強,即使耐鏽的鋁合金表層也采用噴塗處理,最適合沿海地區暴露在腐蝕性海風的環境下使用。
快速簡易安裝設計:
反射器采用分瓣設計,每一瓣的網麵和骨架已經鉚裝完畢,無須現場插裝網片安裝更輕鬆方便,減少安裝時間,並提高網麵和骨架的連接強度,降低安裝人員的技巧對安裝精度的影響。
☆ 全鋁合金堅固反射器:反射器骨架用高強度鋁合金製成,配上高強度鋁合金網麵,因而具有優越的抗風能力,持久耐用。
中間支撐環:在天線龍骨間焊接中間支撐環,相當於將天線結構中薄弱那部分加強,這種設計也使網構成符合設計要求的曲線,增加天線的功效和增加反射能力。
經受考驗的防風結構:全鋁網狀反射器的低風阻抗風設計令天線更輕巧,風阻更小,抗風能力更強,如在樓頂屋麵安裝,可使天線重量和台風對屋麵造成的影響降到最低點。

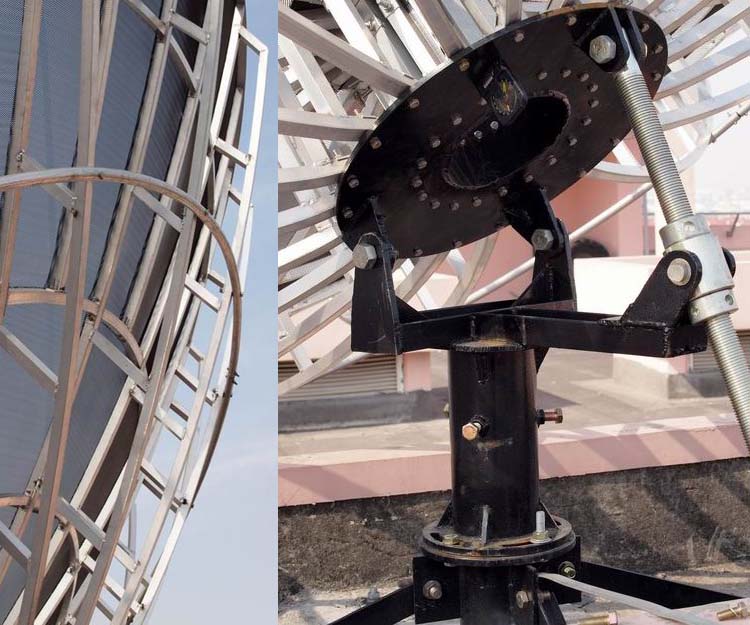

獨特Bridge-Rib式龍骨設計:
獨特Bridge-Rib式設計比傳統的中空龍骨強度更高,確保天線堅固、耐用。
天線可使用MMDS一體化降頻器亦可用高效饋源接分體降頻器超遠程接收
此天線除可用於2.3G—2.7G MMDS信號遠程接收、1.0G—2.9G調頻微波遠程接收外;還可在廣東大部份地區接收香港UHF高清電視信號讓你接收到原汁原味的精彩節目。
常備的產品現貨有:
1.8 米、 2.3米 、3.0米、 3.7 米、4.5米、5米
可訂製:
6 米、9 米、10米以及更大規格的UHF/C/S/KU天線;還可根據你的要求製作加強型、豪華型的網狀天線。
技術指標:
|
Model
Item
|
5m DM-16
|
5m DMr-16HD
|
6.2m DM-20HD
|
7.3m DM-ZR24
|
9.0m HD
DM-ZR30HD
|
|
Type
|
20 Section
|
20+20 Section
|
20 Section
|
26 Section
|
72 Section
|
|
Operating Frequency
|
0.5-4.5Ghz
|
0.5-12.2Ghz
|
0.5-4.5Ghz
|
0.5-4.5Ghz
|
0.5-12.2Ghz
|
|
Diameter
|
4.9m(192")
|
4.9m(192")
|
6.2m(240")
|
7.3m(283")
|
9.0m(354")
|
|
Mesh Thickness
|
0.60mm±0.05mm
|
1.20mm±0.05mm
|
1.0mm±0.05mm
|
1.0mm±0.05mm
|
1.20mm±0.05mm
|
|
Reflector Material
|
Aluminum
|
Aluminum
|
Aluminum
|
Aluminum
|
Aluminum
|
|
Focal Length
|
1960mm
|
1960mm
|
2440m(96")
|
2736mm(108")
|
3450mm(136")
|
|
F/D Ratio
|
0.40
|
0.40
|
0.40
|
0.38
|
0.38
|
|
Gain at 4.2GHz
|
43.8dBi
|
44.3dBi
|
46.0dBi
|
47.1dBi
|
49.1dBi
|
|
Gain at 12.2GHz
|
|
53.0dBi
|
|
|
58.0dBi
|
|
First Petal-side Level (dB)
|
≤-15
|
≤-15
|
≤-15
|
≤-15
|
≤-15
|
|
Pole Size
|
127mm
|
127mm
|
127mm
|
325mm
|
325 mm
|
|
Withstand Wind, Scale
|
11
|
11
|
11
|
11
|
11
|
|
Weight
|
270kg
|
300kg
|
450 kg
|
750 kg
|
950 kg
|
附:可根據客戶需求設計自動跟蹤和伺服係統,實現大口徑網狀天線的自動控製
